優勢特點：解決引割點過燒留痕的質量問題。有效避免機床上下抖動，提高切割質量，有效解決拐角過燒和圓弧切割面傾斜問題
適用范圍：該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。
產品簡介：相貫線切割機是一種可自動完成對金屬圓管、方管或異型管的相貫線端頭、相貫線孔類、管道彎頭（蝦米節）進行切割加工的設備。與該設備配套使用的相貫線切割機輔助設計編程軟件也是非常重要的核心配件。
郵箱 : jnhfsk@126.com
手機: 18653180816產品介紹

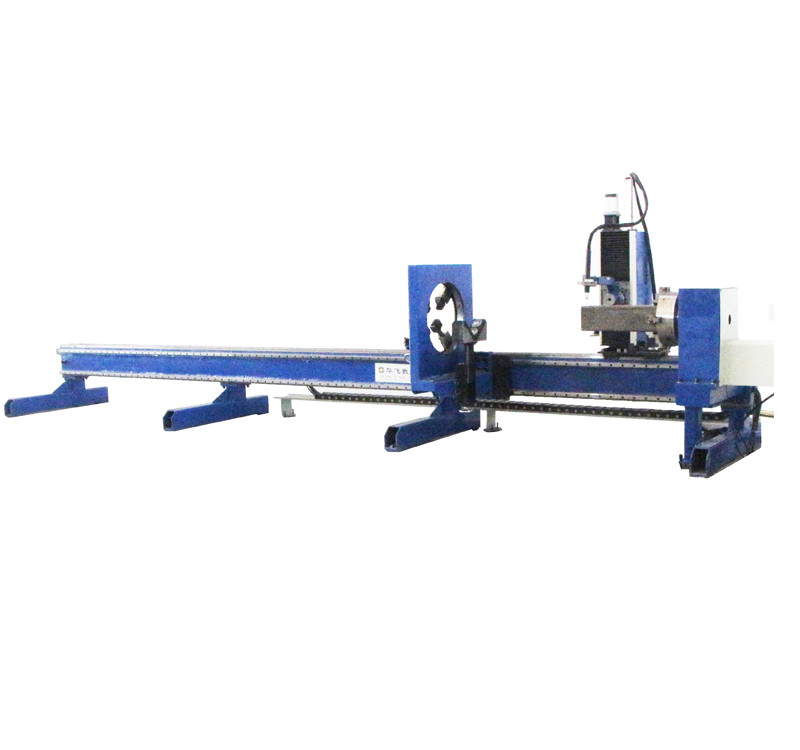

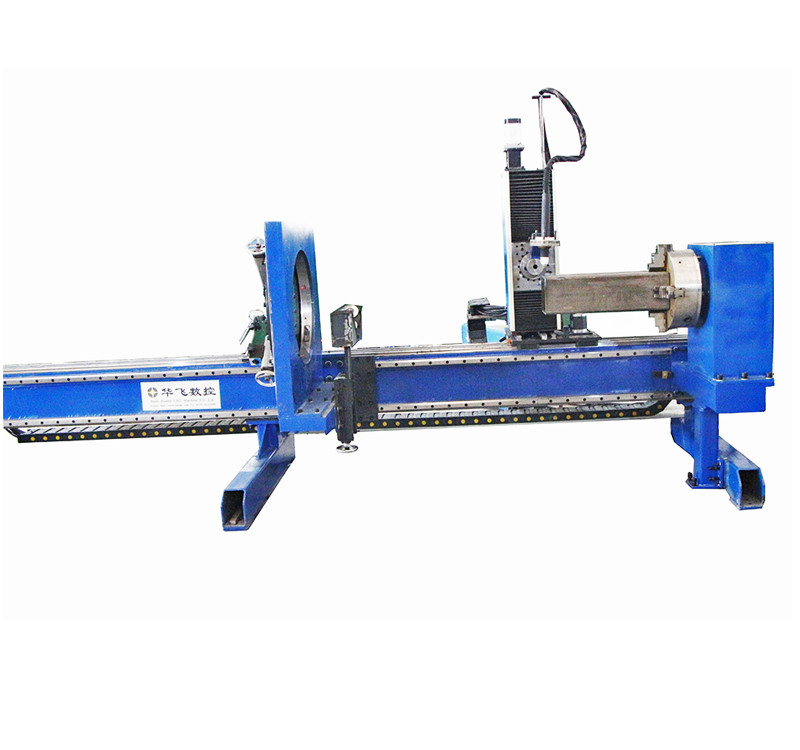

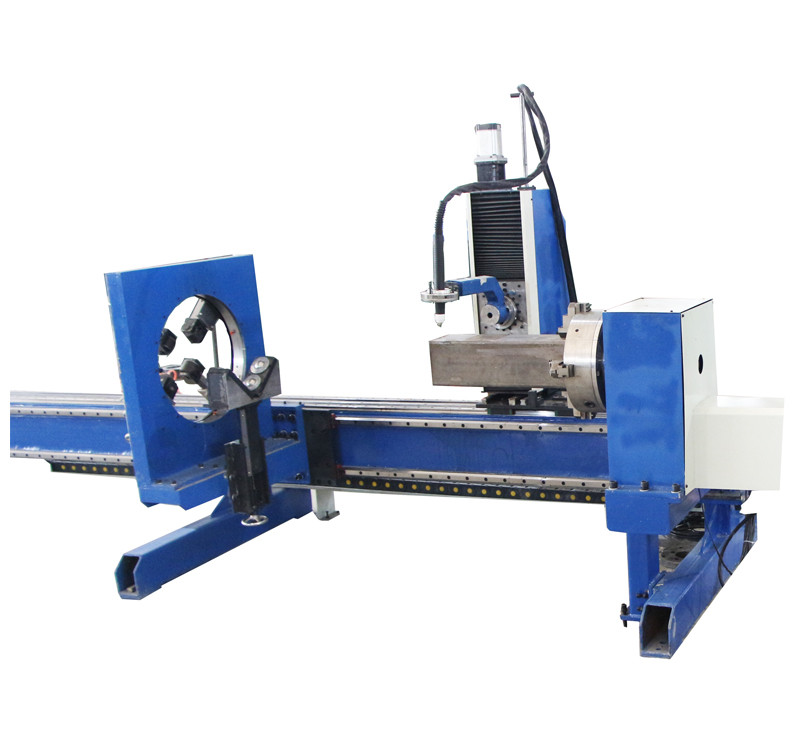

數控方管相貫線切割機采用臥式結構，機身為鑄鐵構造。是一種對方管矩形管端部結合處作自動計算和切割的設備，可以通過中心調整，切割槽鋼，角鐵，橢圓管等等材料。方管數控相貫線切割機突破了以前異型管材無法實現自動化批量切割工業時代，能夠提高工作效率5-6倍，是管材型材生產制造企業改變生產工藝，降低生產成本提高的生產量的必選設備。該設備能廣泛應用于機械、石化、建筑、造船橋梁鐵塔和冶金壓力容器等行業的管道結構件的切割加工。
設備參數
編號 | 項目 | 參數 |
1 | 方管切割管徑 | 80~ 400mm |
2 | 切割方式 | 火焰/等離子 |
3 | 火焰切割管壁厚度 | 垂直切割6~60mm坡口切割6-40mm |
4 | 等離子切割管壁厚度 | 垂直切割1 ~25mm坡口切割6-18mm |
5 | 有效切割工件長度 | 12000mm |
6 | 要求工件橢圓度 | ≤1% |
7 | 切割速度 | 10~ 200m/min |
8 | 移動速度 | 10~ 6000 mm/min |
9 | 割炬軸向擺動角度 | a=士65° |
10 | 割炬徑向擺動角度 | β=士65° |
11 | 周圍可接受溫度 | -20C -50C |
12 | 頻率 | 5012 /6012 |
13 | 切割精度執行標準 | 按國際標準IS09013-2002及IS08206-1991 |
14 | 卡盤性質 | 手動3爪聯動自定心 |
15 | 手動卡盤加緊裝置 | 1套 |
16 | 切割長度精度 | 土1.5mm |
17 | 機器顏色 | 企業色 |
18 | 待割管重量 | 5000Kg |
標準配置
序號 | 關鍵部件名稱 | 單位 | 數量 |
1 | 控制系統 | 臺 | 1 |
2 | 機臂系統 | 臺 | 1 |
3 | 驅動裝置 | 套 | 3/5 |
4 | 裝夾裝置 | 套 | 1 |
5 | 支撐裝置 | 套 | 3 |
6 | 導軌 | 套 | 1 |
7 | 氣路系統 | 套 | 1 |
8 | 控制柜 | 臺 | 1 |
9 | 操作臺 | 臺 | 1 |
售后服務
1》華飛數控對我公司客戶承諾：主機保修一年，可提供上門服務，設備首次上門可免費培訓，保修服務按定作方通知24小時內行動，定作方協助承攬方進行；
2》終身提供維修服務和備品備件供應，保修期內費用全免（人為因素和不可抗因素除外），保修期后酌情收取成本費；
3》承攬方向定作方提供以下技術資料（使用說明書、合格證、電氣原理圖、圖等）可為海外設備提供派遣工程師維護的服務
4》出廠前會對設備進行嚴格工廠檢測，并提供完整的設備手冊
5》出廠提供設備必需部件，備件。
華飛數控服務熱線：18653180816
重點產品分類
在線報價
電話 : 18653180816
產品詳情
產品詳情

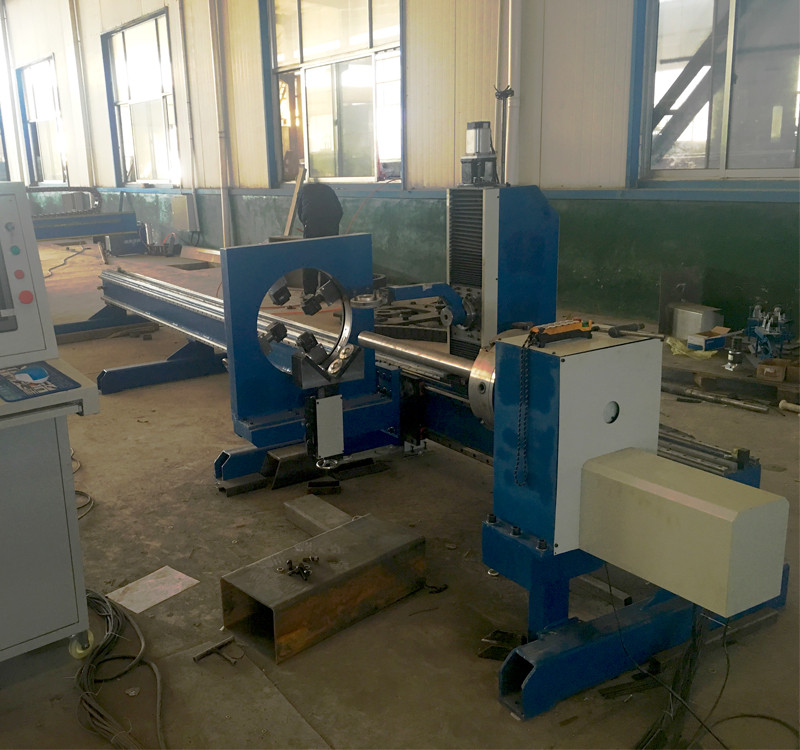

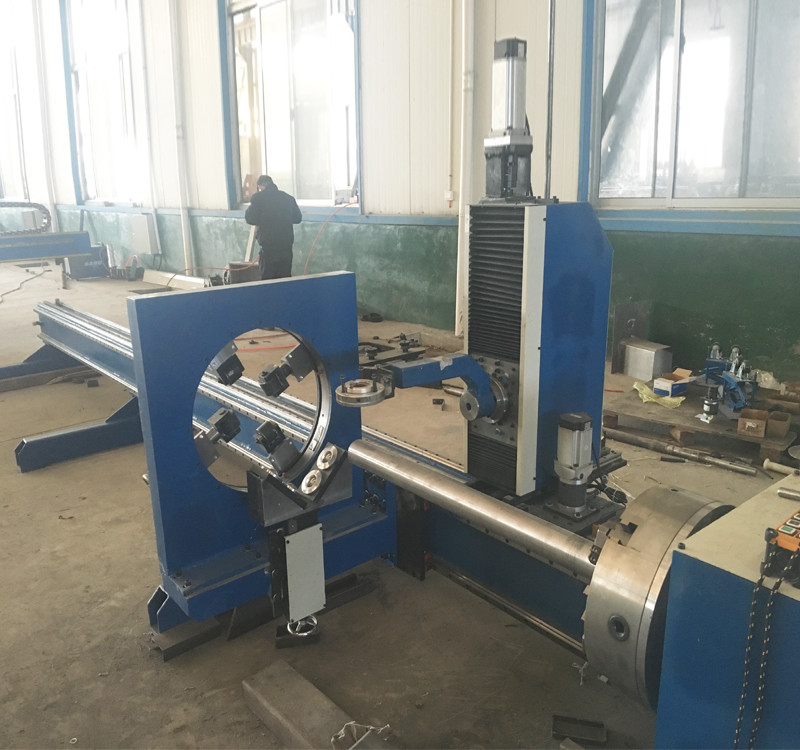

樣品展示
