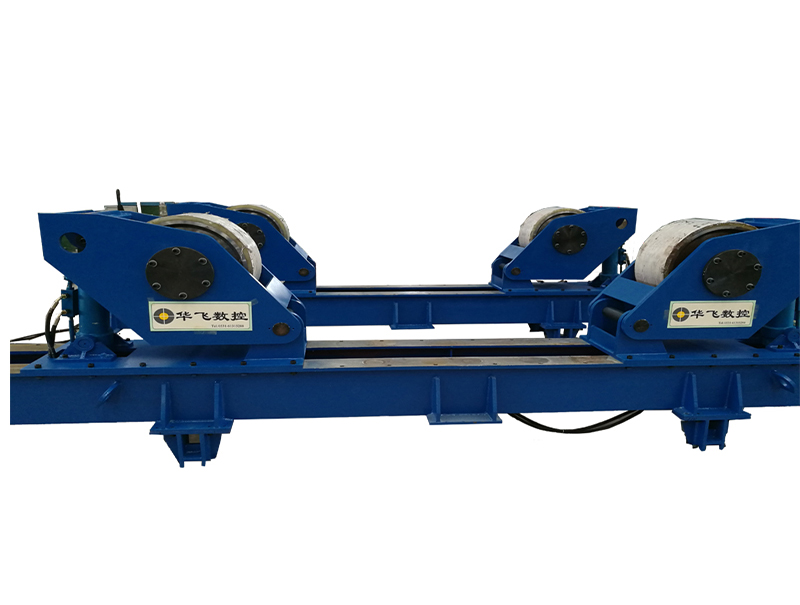

從結構形狀的角度來看，焊接輥架可分為兩種：長軸輥架和組合輥架。這里我們將教您如何設計這種組合式焊接輥架，因為它的各個部分是獨立的，因此有必要盡可能多地考慮設計過程，以確保設備的正常使用。
在此之前，讓我們先了解一下焊接輥架的定義。它是一種位移機，通過主動輥和焊接部件之間的摩擦力使焊接旋轉。通常用于圓柱焊接零件的組裝和焊接。至于組合焊接輥架，顧名思義，它的主動輥架，從動輥架和混合輥架都是獨立的，可以根據重量和重量任意組合。使用時焊縫的長度。
因此，盡管組合式焊接輥架更加實用，使用靈活，但對焊接的適應性很高，但其設計要求也非常嚴格。選擇涉及為組合式焊接輥架準備輥驅動系統。為了使焊接輥架的輥間距的調整切實可靠，并且結合起來是實用的，每個驅動輪由電動機和減速機構驅動。
實現該方法的關鍵是解決在焊接輥的組合框架中使驅動輪同步的問題。選擇電機和齒輪箱的結構時，必須盡可能使用相同的特性，并在實際測量后使用它們。一旦確定訓練模式，就確定訓練模式。由于組合焊接輥架的傳動過程實質上是減速過程，并且總傳動比相對較大，因此可以使用三階段減速。
接下來要做的是確定組合的焊接軋輥機架的軋輥直徑和偏心系數。選擇軋輥直徑時，請盡量不要太小，否則圓柱焊縫在軋輥機架上的放置可能會不穩定。因此，在實踐中，為了獲得焊接組件在滾輪架上的可靠穩定性并確保焊接組件能夠平穩旋轉，應將圓心角控制在45度至110度之間。
